Nas exigentes paisagens de extração de petróleo e gás, operações submarinas e sistemas industriais de troca de calor, a confiabilidade das dobradiças soldadas de tubos enrolados em especificações precisas. Essas soluções tubulares, projetadas para suportar pressões extremas, ambientes corrosivos e uso rigoroso, requerem padrões meticulosos de material, dimensional e desempenho. Este artigo investiga as especificações críticas que definem tubos enrolados soldados de alto desempenho, capacitando engenheiros, operadores e compradores para tomar decisões informadas por suas aplicações.
A tubulação enrolada soldada deve sua resiliência aos materiais avançados que o compõem. Fabricantes como a MTSCO alavancam uma variedade de ligas de alta qualidade, cada uma adaptada a desafios ambientais específicos:
● 304/L (UNS S30400/S30403)
Esse aço inoxidável austenítico possui uma composição de cromo-níquel (18,0-20,0% Cr, 8,0-11,0% Ni por 304; 8,0-12,0% Ni para 304L), oferecendo excelente resistência à oxidação e corrosão leve. A variante 'l ' (baixo carbono, ≤0,03% c) minimiza a precipitação de carboneto durante a soldagem, tornando-o ideal para ambientes propensos a sensibilização.
● 316/L (UNS S31600/S31603)
Com a adição de 2,00 a 3,00% de molibdênio, 316/L ultrapassa 304/L em resistência a íons cloreto, ácidos e água do mar. Seu teor de cromo (16,0-18,0%) e níquel (10,0 a 144,0% para 316; 10,0-18,0% para 316L) aumentam a durabilidade em processamento químico e aplicações marinhas.
● 2205 (UNS S32205)
Um aço duplex ferrítico-austenítico com cromo 22%, níquel a 5% e molibdênio a 3%, 2205 combina alta resistência à tração (≥620 MPa) com resistência ao estresse por rachaduras de corrosão (CEC) em ambientes ricos em cloreto.
● 2507 (UNS S32750)
Este aço super duplex possui 25% de cromo, 7% de níquel e molibdênio a 4%, tornando -o adequado para condições extremas, como campos de petróleo offshore e plantas de dessalinização. Seu número equivalente de resistência à pitting (PreN) excede 40, superando muito os aços inoxidáveis padrão.
● Alloy 625 (UNS N06625)
Composto por níquel-cromo-molibdênio (≥58% Ni, 20,0-23,0% Cr, 8,0 a 10,0% meses), essa liga prospera em alta temperatura (até 650 ° C) e configurações de alta pressão, como tubulações submarinas e reatores químicos.
● Alloy 825 (UNS N08825)
Com níquel-ferro-cromo como base (40-45% Ni, 19,5-23,5% Cr, 22-26% Fe) e adições de cobre e molibdênio, a liga 825 se destaca em resistir ao ácido sulfúrico, água do mar e corrosão induzida por cloreto.
Grau de material | Elementos -chave | Aplicações primárias | Vantagem única |
304/L. | CR-NI (18-20% CR) | Resistência geral à corrosão, trocadores de calor | Econômico, fácil de soldar |
316/L. | Cr-Ni-Mo (2-3% meses) | Indústrias marinhas, químicas e farmacêuticas | Resistência aprimorada a cloretos e ácidos |
2205 | Cr-Ni-Mo (22% CR) | Plataformas offshore, oleodutos e gasodutos | Alta resistência e resistência ao SCC |
2507 | Super Duplex (25% CR) | Submarinos extremos, dessalinização e ambientes ácidos | Resistência ultra-alta e superior |
Liga 625 | Ni-Cr-Mo (≥58% Ni) | Sistemas de alta temperatura e alta pressão | Excelente resistência à fluência e fadiga |
Liga 825 | Ni-Fe-Cr-Cu-Mo | Processamento de ácido sulfúrico, aplicações de salmoura | Resistência à corrosão do estresse em soluções de halogeneto |

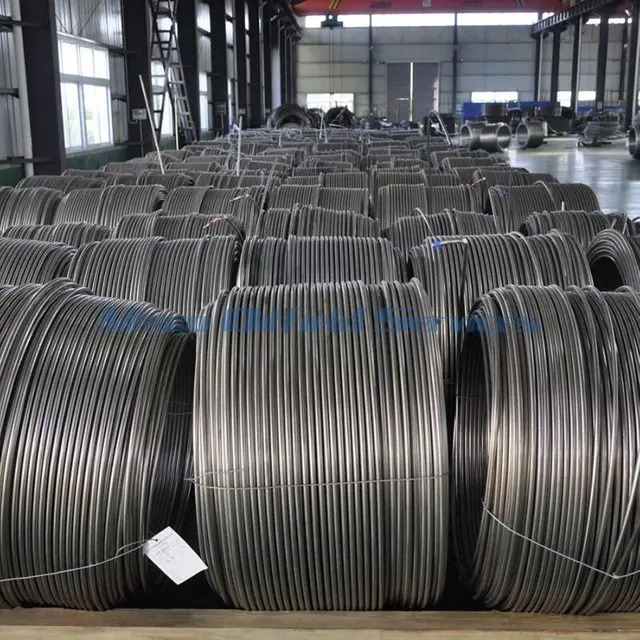

As dimensões físicas da tubulação enrolada soldada afetam diretamente sua capacidade de fluxo, classificação de pressão e viabilidade de instalação. Os fabricantes oferecem faixas versáteis de tamanho para acomodar diversas necessidades da indústria:
● Soldado 304/L e 316/L:
○ Diâmetro externo (OD): 0,125 'a 0,750 ' (3,18 mm a 19,05 mm)
○ espessura da parede: 0,020 'a 0,049 ' (0,51 mm a 1,24 mm)
● Resessless 316/L:
○ OD: 0,063 'a 0,750 ' (1,60 mm a 19,05 mm)
○ espessura da parede: 0,010 'a 0,109 ' (0,25 mm a 2,77 mm)
● Resessless 316/L:
○ 8mm x 1,5 mm (od x espessura da parede)
○ 10mm x 1 mm, 10 mm x 1,5 mm
○ 12 mm x 1 mm, 12 mm x 1,5 mm

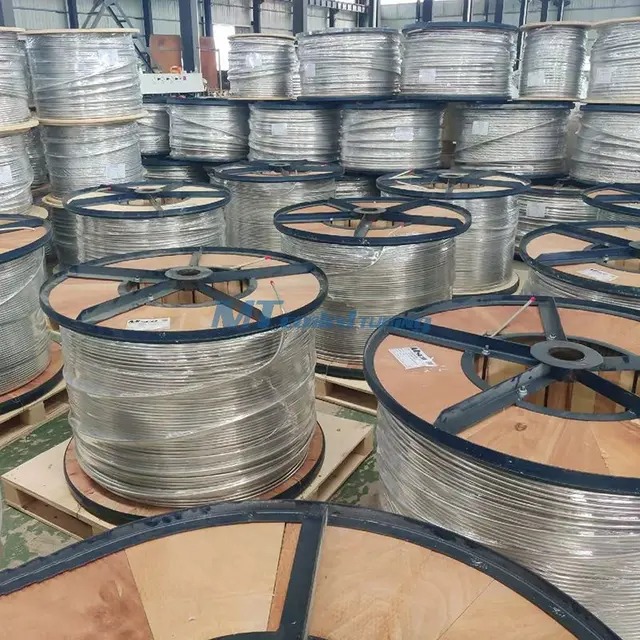

● As bobinas únicas podem se estender até 10.000 m (eliminando a necessidade de inúmeros acessórios. Isso reduz o tempo de instalação em até 40% e minimiza pontos de vazamento - uma vantagem crítica nas operações submarinas e de fundo de poço.
● As opções de corte a comprimento personalizadas variam de 15 m a bobinas de 15 m a milha, permitindo flexibilidade para sistemas compactos ou projetos em larga escala.
A tubulação enrolada soldada de alto desempenho deve atender aos rigorosos critérios de desempenho para garantir a confiabilidade em ambientes severos:
● Tolerância de alta pressão:
○ A tubulação soldada em aços duplex (por exemplo, 2507) pode suportar pressões superiores a 10.000 psi, tornando -o adequado para estações de petróleo em águas profundas e estações de CNG (gás natural comprimido).
○ A tubulação CNG XP ™, certificada para ASTM A269/A213, é projetada para transmissão de alto fluxo e sem vazamentos de gás natural compactado (até 3.600 psi), uma especificação crítica para abastecer a infraestrutura.
● Resistência à temperatura:
○ ligas de níquel como 625 e 825 mantêm a integridade de -200 ° C a +650 ° C, ideal para aplicações criogênicas e trocadores de calor de alta temperatura.
○ Aços inoxidáveis como 316/L executam de maneira confiável até 425 ° C, enquanto os aços duplex se destacam em cenários moderados de temperatura e alta pressão.
● Testes de corrosão: os materiais sofrem testes de corrosão por spray de sal, pitting e fenda (por exemplo, ASTM G48) para validar o desempenho. Os aços duplex, com sua microestrutura dupla, exibem até quatro vezes melhor resistência a 316/l.
○ A conformidade NACE MR0175 garante a adequação dos poços de petróleo e gás contendo H2S, uma especificação vital para operações de gás azedo.
● Vida da fadiga: a tubulação enrolada soldada sofre testes de carregamento cíclico para simular o estresse da flexão repetida durante a intervenção do poço. Notas premium como 2205 oferecem vidas de fadiga excedendo 100.000 ciclos em tensões operacionais típicas.
● Qualidade da solda: Soldagem orbital automatizada e tratamento térmico pós-solda (PWHT) minimizam defeitos. Métodos de teste não destrutivo (NDT)-incluindo a inspeção de partículas magnéticas (UT), Radiográfica (RT) e Partícula Magnética (MT)-As soldas atendem aos padrões ISO 15614-1.
● Teste de vazamento: o teste de vazamento de espectrometria de massa de hélio (ASTM E1498) verifica as articulações podem suportar taxas de vazamento tão baixas quanto 1 x 10⁻⁹ centímetros cúbicos padrão por segundo (SCC/s), críticos para aplicações de gás submarino e de alta pressão.
Diferentes indústrias impõem demandas únicas de tubos enrolados soldados , dirigindo especificações especializadas:
● Aplicações de fundo de poço: materiais como liga 625 e 2507 resistem H2s, CO2 e corrosão da salmoura em poços profundos. A tubulação deve atender aos padrões API 5CT para resistência à tração (por exemplo, ≥100 ksi para graus premium) e resistência ao colapso.
○ A tubulação enrolada usada em fraturamento hidráulico requer classificações de pressão de ruptura alta (até 15.000 psi) e resistência à fadiga para ciclos de bombeamento repetidos.
● Ambientes submarinos: a certificação DNV garante que a tubulação suporta a corrosão da água do mar e a pressão hidrostática extrema (por exemplo, 5.000 m de profundidade = 50 MPa). A tubulação encapsulada com camadas externas de polímero adiciona proteção contra o crescimento e o impacto marítimos.
● Projetos de paredes finas: a tubulação com espessuras de parede tão baixa quanto 0,020 '(0,51 mm) maximiza a área da superfície de transferência de calor enquanto minimiza os custos do material.
● Padrões de limpeza: os trocadores de calor farmacêuticos e de nível alimentar requerem superfícies eletropolizadas (RA ≤0,8 μm) e rastreabilidade para garantir nenhuma contaminação, alinhando-se com os padrões ASTM A270.
● Especificações da tubulação CNG XP ™: As bobinas longas (até 1,6 km) reduzem os acessórios, minimizando pontos de vazamento em linhas de gás de alta pressão. A certificação ASTM A269 garante consistência do material e resistência à pressão.
○ Espessuras personalizadas da parede (0,020 ' - 0,049 ') Capacidade de fluxo de equilíbrio com peso, uma consideração essencial para os sistemas móveis de reabastecimento de caminhões GNV.
As certificações validam que a tubulação enrolada soldada atende aos benchmarks de desempenho e segurança globais:
● ISO 9001: garante gerenciamento consistente da qualidade na fabricação.
● ABS (American Bureau of Shipping): Verifica a tubulação para aplicações marítimas e offshore.
● DNV (Det Norske Veritas): é especializado em padrões de segurança submarinos e offshore.
● CCS (China Classification Society): certifica produtos para mercados marítimos e industriais chineses.
● BV (Bureau Veritas): fornece inspeção de terceiros para projetos de energia e infraestrutura.
● Rastreabilidade do material: Cada bobina é rastreada da matéria-prima para o produto acabado, com certificados de análise (COAS) detalhando a composição química e as propriedades mecânicas.
● Testes mecânicos: testes de tração (ASTM A370) confirmam a força de escoamento (por exemplo, 316/L ≥205 MPa) e o alongamento (≥40%). Os testes de achatamento e quedas garantem a formabilidade sem rachaduras.
O design da tubulação enrolada soldada influencia sua instalação e desempenho de longo prazo:
● Acessórios reduzidos: uma bobina de 10.000 m elimina milhares de pontos de vazamento em potencial em comparação com a tubulação segmentada, reduzindo os custos de manutenção em até 30%.
● Flexibilidade no layout: a tubulação enrolada pode navegar por curvas apertadas (raio mínimo de dobra ≥8x OD para 316/L) sem acessórios adicionais, ideais para um umbilicals submarinos complexos ou projetos de trocadores de calor compactos.
● Tubulação encapsulada: camadas externas de HDPE ou poliuretano protegem contra abrasão e corrosão em ambientes severos, uma especificação frequentemente solicitada para risers offshore.
● Personalização da espessura da parede: os engenheiros podem especificar paredes mais grossas para aplicações de alta pressão ou paredes mais finas para projetos sensíveis ao peso (por exemplo, trocadores de calor aeroespacial).
A seleção de tubos enrolados soldados de alto desempenho requer o alinhamento de especificações com as necessidades de aplicação:
● Ambiente: meios corrosivos (por exemplo, água do mar, ácidos) ditam a escolha da liga (ligas duplex ou níquel sobre aço inoxidável).
○ Extremidade de temperatura e pressão estreitas opções para ligas como 625 ou 2507.
● Conformidade regulatória: os projetos offshore podem exigir a certificação DNV ou ABS, enquanto os poços de petróleo em campos de gás azedos precisam de materiais compatíveis com NACE MR0175.
● Taxa de fluxo vs. queda de pressão: diâmetros maiores (por exemplo, 0,750 ') maximizam o fluxo, mas podem não se encaixar nos espaços compactos. Cálculos hidráulicos garantem o tamanho ideal para perda mínima de pressão.
● Comprimento da bobina: as bobinas longas teram corridas lineares (por exemplo, tubulações submarinas), enquanto seções mais curtas funcionam para layouts complexos com várias dobras.
P: A tubulação enrolada soldada pode corresponder às classificações de pressão da tubulação sem costura?
R: Sim, a tubulação enrolada soldada premium atende ou excede as classificações perfeitas com soldagem adequada e NDT.
P: Como a espessura da parede afeta a flexibilidade da tubulação?
R: Paredes mais finas aumentam a flexibilidade, mas diminuem a capacidade de pressão na tubulação enrolada soldada.
P: As ligas de níquel custam mais do que aços inoxidáveis?
R: Sim, a liga de níquel soldou a tubulação enrolada custa 2-5x a mais, mas dura mais tempo em condições extremas.
P: As especificações offshore são diferentes de Onshore?
R: A tubulação enrolada soldada offshore requer aços duplex e a certificação DNV para ambientes marinhos severos.
A tubulação enrolada soldada de alto desempenho prospera na interseção da ciência do material, precisão dimensional e engenharia específica de aplicação. Das ligas resistentes à corrosão dos oleodutos submarinos às classificações de alta pressão dos sistemas de GNV, cada especificação serve como um bloco de construção para confiabilidade. Ao priorizar a compatibilidade do material, a precisão dimensional e a conformidade com a certificação, as indústrias podem aproveitar todo o potencial de tubos enrolados soldados - definindo segurança, eficiência e longevidade até nos ambientes mais exigentes. Para consultas de especificação personalizada ou detalhes de certificação, conecte-se a fabricantes líderes do setor a soluções de adaptação que atendem aos requisitos exclusivos do seu projeto.
